Планар — это автономный обогреватель, который придумали самарские специалисты. В линейку входят 4 типа устройств, каждое из которых рассчитано на 12 и 24 вольта. Конструкция предназначена для обеспечения комфортной температуры для одного человека в салоне любого автомобиля даже в сильный мороз. Но она, как и любая установка, может дать сбой. Зная коды неисправностей Планара, можно приступать к ремонту.

Конструкция и принцип работы

Нагреватель имеет регулятор напряжения и таймер. Возможна непрерывная работа в автономном режиме. Электроника инициирует розжиг только при соблюдении всех требований и полной работоспособности компонентов, поэтому за сохранность конструкции можно не беспокоиться.

Основные компоненты Планара:

• единство власти;
• нагревательный элемент;
• насос для перекачки топлива.

Принцип автономной работы заключается в подаче воздуха снаружи в отопительный отсек. Этот воздух нагревает энергию, которая вырабатывается при сгорании топлива. После этого горячий воздух поступает в салон автомобиля, грузовика или автобуса.

Чтобы установить определенную мощность, нужно зафиксировать специальный регулятор в определенном положении. После того, как владелец транспортного средства выберет нужную температуру, отопитель самостоятельно будет ее поддерживать в автономном режиме.

Преимущества использования воздухонагревателей:

• бюджетный;
• низкий расход топлива;
• работа устанавливается по температуре или мощности;
• при выключенном двигателе потребляется очень мало электроэнергии при длительном простое машины;
• не издает громких звуков;
• за счет бесщеточного двигателя увеличен срок службы;
• диагностика конструкции осуществляется автоматически.

В этом видео вы узнаете, как работает обогреватель:

Модельный ряд устройств

В линейку входят 4 устройства: 2D, 4 DM, 44D и 8 DM.

Коды ошибок планарного нагревателя разные для каждого устройства. Зная, как они расшифровываются, можно понять причину неисправности и приступить к ее устранению.

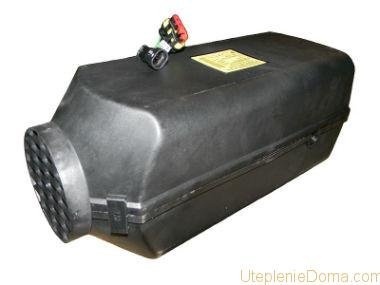

Ошибки Планара 2Д и 4ДМ

Планарные коды ошибок сушильной машины 2D мощностью 3 кВт имеют следующие значения:



1. Е 01 – в теплообменнике произошел перегрев – получен сигнал о том, что стоит выключить прибор, так как температура превышает +250°С.
2. Е 02 - t блока управления выше +55°С.
3. Е 05 - датчик не работает. Причиной может быть обрыв провода или короткое замыкание в корпусе.
4. Е 06 - неисправность датчика температуры системы управления. Его нельзя заменить.
5. Е 09 - неисправность свечи зажигания: произошло короткое замыкание или отключился блок управления.
6. Е 10 - двигатель не может развить требуемую скорость: сильное трение в подшипниках или в напорной части улитка задевает рабочее колесо.
7. Е 12 - отключение по высокому напряжению (30 В).
8. Е 13 - механизм не запускается: забито отверстие в камере сгорания или свечной экран.
9. Е 15 - отключение по низкому давлению (20 В).
10. E 16: Датчик не успел остыть перед запуском.
11. E 17 - Неисправность насоса из-за обрыва кабеля или короткого замыкания.
12. Е 20 - обогреватель не может запуститься из-за перегоревших предохранителей в электросети или нет связи между блоком и пультом управления.
13. E 27: двигатель заклинило, не вращается из-за разрушения ротора или подшипника.
14. Е 28 - двигатель не может управляться. Причина: выход из строя блока управления и/или панели.
15. Е 29 - пламя прерывается во время работы: нарушена герметичность топливопровода, сломан манометр или насос.
16. Е 78 - взрыв пламени. Причины: В систему попал воздух, есть неисправности помпы или проблемы с индикатором.

Существует также модифицированная версия этого обогревателя

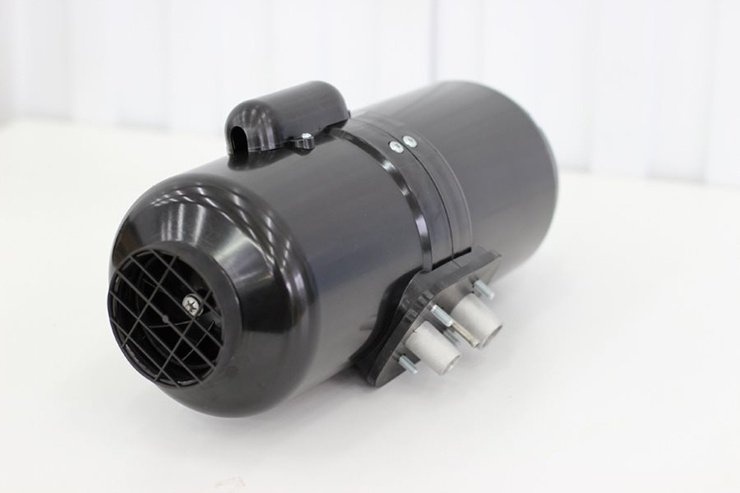

Планарные 4D-коды и их модификации:

1. Е 13 - механизм не запускается. Причины: топливо закончилось или некачественное, забита трубка, плохо греются свечи, забито отверстие камеры сгорания.
2. Е 01 - перегрев: t в теплообменнике выше +250°С.
3. Е 08 - прерывание пламени: неисправность насоса, индикатора, течь в топливопроводе.
4. Е 09 - неисправность свечи зажигания: обрыв цепи, короткое замыкание, неисправность блока управления.
5. Е 05 - не работает индикатор пламени: короткое замыкание или обрыв.
6. Е 04 - неисправность датчика температуры.
7. Е 17 - топливный насос неисправен.
8. Е 12 – высокое напряжение более 30 В.
9. Е 15: напряжение меньше 20 В.
10. Е 10 - электродвигатель не увеличивает обороты: сильное трение между подшипниками.
11. Е 16 - недостаточная вентиляция камеры охлаждения: неисправность в блоке управления, неисправность нагнетателя воздуха или индикатора пламени.
12. E 27 - Двигатель останавливается: изношены подшипники или ротор.
13. Е 28 - неконтролируемое самостоятельное вращение двигателя: перегрев блока питания.
14. Е 02 – t датчика больше +55°С.

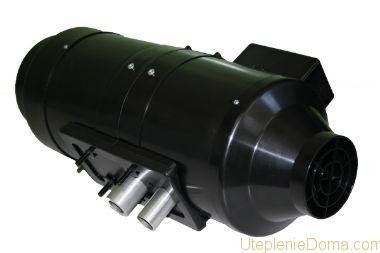

Неисправности отопителя 8 ДМ

Коды ошибок фена Planar 8 DM имеют следующие значения:

1. Е 01 – t в теплообменнике +250°С.
2. Е 02 - перегрев датчика.
3. Е 04 или 06 – неисправность датчика температуры.
4. Е 05: Индикатор пламени не работает из-за обрыва проводки или короткого замыкания в корпусе.
5. Е 08 - пламя прерывается в рабочем режиме.
6. Е 09 - проблемы со свечами накаливания.
7. E 10 - Частота вращения двигателя не требуется.
8. Е 12 - отключение по перенапряжению.
9. Е 13 - подогреватель не запускается: засор в патрубке камеры или выхода газа, отсутствие топлива.
10. Е 15 - отключение по низкому напряжению.
11. Е 17 – неисправен топливный насос.
12. E 20: нет связи между датчиком и панелью управления.
13. Е 27: из-за окисления контактов двигатель перестал вращаться.
14. E 28: подшипник заедает, двигатель неуправляем.
15. Е 29 - время от времени пропадает пламя: неисправность варочной панели или датчика.
16. E 30: нет сигнала между датчиком и ПКП.
17. Е 78 - взрыв пламени.

Автомобильные отопители «Планар» — отличный вариант, когда требуется дополнительный обогрев автомобиля. Для достижения желаемого эффекта линейку необходимо правильно установить и своевременно обслуживать. Стоимость такой конструкции 19,5 тысяч рублей.

Как обогреть кабину? Этим вопросом задаются автовладельцы. Можно использовать стандартную плиту, но это далеко не всегда рекомендуется. Специалисты рекомендуют использовать автономный обогреватель класса Планар. С их помощью можно поддерживать комфортную температуру в салоне микроавтобуса или грузовика. Есть модели, которые легко справятся с обогревом кабины строительного крана. Устройство работает независимо от того, работает ли двигатель машины. Читайте также: «Бензин, керосин, дизельный обогреватель«.

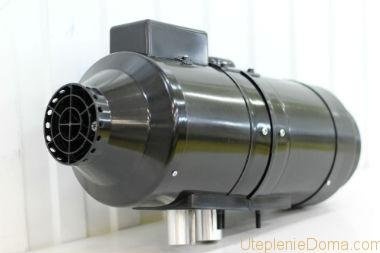

Принцип действия установки Планар

Плоские блоки используются для обогрева автомобиля.

Работа агрегата основана на нагреве воздуха, который прокачивается через систему теплообмена отопителя. То есть нагрев осуществляется конвекционным методом. Источником тепла являются продукты сгорания топлива. Плоские нагреватели забирают полученное тепло за счет обдува стенок теплообменника. Кроме того, подогретый воздух в теплообменнике подается в кабину машины. Полезно знать: «Какой обогреватель выбрать«.

В том числе прибором можно диагностировать автономную систему, которая состоит из следующих элементов:

• индикатор пламени;
• датчик перегрева;
• двигатель подачи воздуха;
• включенный;
• топливный насос и все кабели.

Если все компоненты исправны, зажигание начинается. Программное обеспечение любой модели, например Планар 4дм24 90, обеспечит предварительную продувку камеры от продуктов сгорания. При этом свечи нагреваются до нужной температуры. После этого начинается впрыск топлива и воздуха в камеру сгорания. Когда процесс горения непрерывен и устойчив, элементы накаливания гаснут. Управление устройством осуществляется с помощью индикатора горения.

У пользователя всегда есть возможность выключить устройство вручную. При этом подача топлива полностью прекращается, а продукты сгорания удаляются из камеры.

Всеми процессами устройства можно управлять с помощью блока управления. Контроллер следит за температурой теплообменника Планар 4дм24 90. При превышении установленной программой температуры на практике происходит отключение системы, в результате чего горение прекращается.

Собрать воздушно-газовое отопление своими руками не очень сложно. В процессе эксплуатации нужно постоянно менять воздушные фильтры.

Водяное отопление индивидуальных домов описано в этой статье.

Особенности работы автоматики устройств Планар

Нагреватель автоматически отключается при падении напряжения.

Есть некоторые нюансы при работе с компьютерами. При нестандартных ситуациях и авариях устройство может вести себя одним из следующих способов:

• если по какой-то причине устройство не запустится с первого раза, программа автоматизации перезапустит оборудование (система выключится после выполнения второй неудачной попытки);
• если после включения устройства во время его работы горение прекратится, Планар 4д24 45 и любые другие модели отключатся;
• если наблюдается перегрев теплообменника автономного устройства, то устройство автоматически выключится (это может произойти в случаях, когда одно или оба отверстия ТЭНа находятся в закрытом положении);
• нагреватель отключится, когда напряжение сети упадет ниже 20,5 или поднимется выше 30 В.

Последняя особенность характерна не для всех моделей. Так, установка «Планар», работающая от сети 12 В, отключится, когда напряжение превысит диапазон 10,5-16 В. Важно знать, что аварийная остановка сопровождается световыми сигналами. Контроллер содержит индикаторы со светодиодами, которые в аварийной ситуации будут мигать красным или оранжевым цветом. Мигание происходит через равные промежутки времени, чтобы указать тип проблемы. Интересная статья: «Отопление для ванной: стена, потолок, пол«.

Инструкция как нагреть воду своими руками с видео поможет вам избежать самых распространенных ошибок.

О том, насколько эффективно отапливать деревянный дом конвекторами, читайте.

Руководство по эксплуатации отопителя Планар

По отзывам, Планар — надежное устройство.

Казалось бы, нет ничего сложного в том, чтобы поддерживать устройство в исправном состоянии. Но это не так. Обогреватель Планар, отзывы о котором в основном положительные, отличается длительным сроком службы. Но она не сможет применяться долго, если за ней не ухаживать должным образом. Аппарат любит высокие обороты. Вы должны включать полную мощность всякий раз, когда это возможно.

Рекомендуется установить дополнительный топливный бак. При первом запуске и после исчерпания всего запаса бензина или дизельного топлива его необходимо закачать в тот же бак. Перед установкой необходимо сначала собрать все электрические элементы в одну систему, а затем подключить устройство к электросети. При нарушении этой последовательности можно сразу идти в магазин за новым отопительным прибором.

Топливный насос необходимо устанавливать под углом, как указано в подробном руководстве к отопителям.

Положительные отзывы имеют несколько моделей отопителей, например, Планар 2Д12. Это говорит о качестве продуктов. Руководствуясь рекомендациями специалистов в области эксплуатации, гарантированно устройство будет работать долго, обеспечивая при этом оптимальную температуру в салоне. Когда по какой-либо причине обогреватель не работает, лучше обратиться за помощью к специалисту. Это позволит быстро отремонтировать устройство, имеющее серьезную неисправность.

При перевозке грузов и работе со спецтехникой зимой часто возникают аварийные ситуации, когда необходимо обогреть кабину, прицеп или особо важные узлы конструкции. Отличным решением для таких случаев может стать автономный обогреватель Планар 4Д, способный эффективно обеспечить теплом такие объекты.

Важные достоинства изделия

Данная продукция производится ООО «Адверс» в Самаре. С 1995 года организация занимается продажей климатического оборудования, пользующегося спросом на рынках нашей страны, поэтому основным преимуществом является высокое качество продукции.

Другие положительные качества устройств можно найти ниже:

• Такие устройства способны надежно работать при температуре окружающего воздуха до -45 градусов.
• Компактные размеры позволяют транспортировать изделие без лишних сложностей.
• Эксплуатация упрощается благодаря пульту дистанционного управления, который позволяет включать и выключать устройство, а также выбирать режим работы.
• Выпускаемая продукция имеет сертификаты, подтверждающие безопасность и соответствие нормам.
• Отопительные приборы экономичны в ресурсах, поэтому возможен длительный период использования.
• Монтаж отопительного прибора можно произвести своими руками, а это ведет к экономии денежных средств.
• Доступная цена позволяет покупать продукцию вне зависимости от финансовых возможностей потребителя.

Добавление!
Следует отметить, что автономные отопительные устройства данного типа отличаются низким потреблением электрической энергии, что очень важно при отоплении салона с аккумулятором для длительного проживания.

Установочные работы

Подключение нагревателя не является сверхсложным делом, поэтому его можно выполнить своими силами. При привлечении специалистов придется немало потратиться. (См также статью Системы воздушного отопления: характеристики.)

Читайте также: Акт о приемке средств измерений

Если приведенные ниже инструкции соблюдены полностью, то проблем в процессе установки быть не должно.



• В случае перегрева в районе блока управления осмотрите патрубки входа и выхода воздуха.

В качестве заключения

Благодаря представленной выше информации потенциальные потребители могут понять, что представляют собой автономные отопители «Планар», пользующиеся большой популярностью в нашей стране. Эта тема будет интересна в основном тем водителям, которые много времени проводят за рулем. Что касается дополнительной информации по отопительным приборам данного типа, то они отражены в видео.
