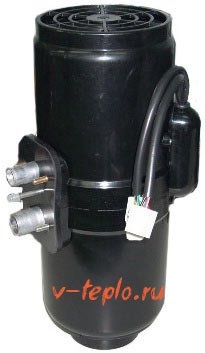

Автомобильный отопитель Планар 4ДМ-12 и 4ДМ-24

Очень популярен прибор воздушного отопления «Планар» производства Самара. Если в машине не хватает тепла, это незаменимый помощник даже в самую суровую зимнюю домашнюю непогоду. В салоне малогабаритной легковой модели или вместительного фургона водитель и пассажиры чувствуют себя максимально комфортно за короткий промежуток времени.

Работа устройства основана на простом принципе: притяжение окружающих воздушных масс в нагревательную камеру. При сгорании топлива выделяется тепловая энергия. Он направлен на подогрев воздуха, который затем поступает внутрь салона.

Принцип действия и особенности устройства

Одним из преимуществ плоского нагревателя является возможность регулировки мощности нагрева. Для этого на регуляторе устройства имеется специальная ручка, которую можно легко повернуть и поставить в нужное положение.

Установив нужное значение мощности, нет необходимости вмешиваться в последующую работу устройства. Он будет контролироваться автоматически:

• Когда температура падает до критической минимальной отметки, Планар включается
• Постоянное повышение температуры внутри салона будет постепенно снижать мощность, уменьшая подачу горячего воздуха

Видео работы

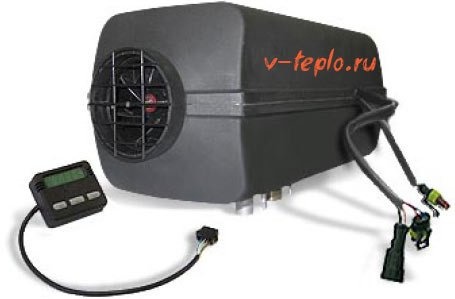

В состав отопительного прибора Планар входит не только регулятор мощности в виде поворотной ручки, но и таймер. Последнее необходимо для остановки установки после длительной работы.

Устройство спроектировано таким образом, чтобы работа была автономной во всех отношениях. Автоматизация также следит за текущим состоянием каждого рабочего элемента, расположенного внутри. Процесс розжига начинается только тогда, когда элемент управления убеждается, что все компоненты находятся в хорошем рабочем состоянии. Таким образом, достигается очень высокий уровень безопасности при эксплуатации.

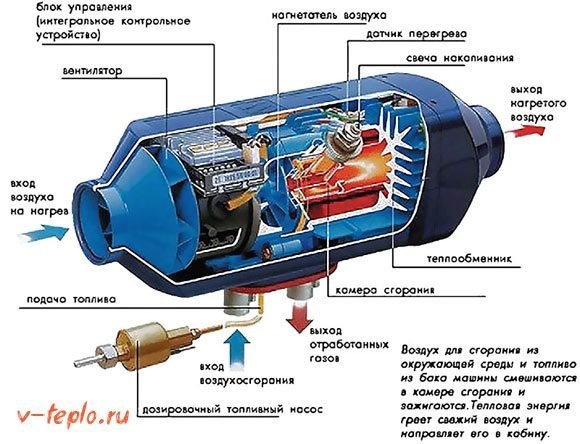

Более подробно рабочий процесс можно описать следующим образом:

• Сначала продувается камера сгорания
• Затем свечи накаливания нагреваются до нужной температуры
• Внутрь камеры сгорания подаются необходимые порции воздуха и топлива
• Происходит прямое сжигание топлива
• Свеча держит его до стабилизации процесса, после чего гасит

Чтобы образовавшееся пламя оставалось в пределах нормы, за ним следят по соответствующему индикатору. При превышении предела температуры блок управления перестанет работать.

Несмотря на высокий уровень автоматизации, поддерживается отключение устройства в ручном режиме. Камера сгорания начинает вентилироваться. Подача топлива полностью прекращена.

Читайте также Как отапливать гараж

Некоторые особенности отопительного прибора Планар

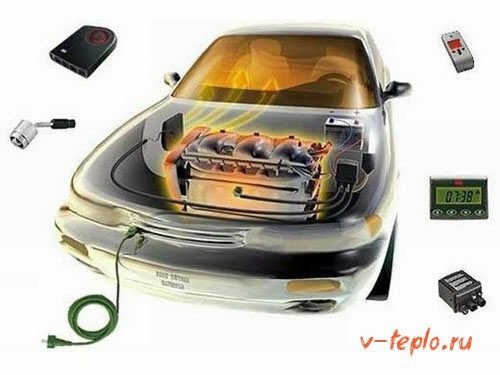

Как правило, топливо поступает в камеру сгорания прибора непосредственно из топливного бака автомобиля. Однако этот вариант не является единственно возможным. Иногда устройство имеет собственную емкость, в которую заливается необходимое для работы топливо.

Блок питания устроен по аналогии. Плоский обогреватель питается напрямую от автомобильного аккумулятора.

Количество составляющих отопительного прибора огромно, но среди них можно выделить три основных элемента:

1. Панель управления или блок: необходим для управления работой устройства в целом
2. Топливный насос - необходим для подачи необходимого количества топлива в камеру хранения
3. Нагревательный элемент – в нем нагревается воздух, который затем поступает в салон автомобиля

Вас также может заинтересовать наша статья об электрическом отоплении

Особенности работы в различных ситуациях

Безусловно, отопительный прибор Планар очень полезен и незаменим в холодные зимы. Однако многие автолюбители не рискуют его устанавливать, так как опасаются выхода из строя в аварийных ситуациях.

Инженеры учли все возможные характеристики работы устройства в различных условиях. Рассмотрим некоторые из них:

• Работа отопителя постоянно контролируется автоматикой. В случае неисправности загорается предупреждающий светодиод (оранжевый или красный
• Устройство не допустит перегрева теплообменника; в такой ситуации он выключится
• Возможны случаи, когда горение прекращается по самопроизвольным причинам; в таких ситуациях установка автоматически выключается
• В результате неудачного запуска отопительного оборудования автоматика совершит несколько повторных запусков. Если каждый из них выйдет из строя, будет выдано предупреждение об отказе

Постоянные скачки напряжения могут быть очень опасны. Блок управления будет гарантировать работоспособность устройства только в ситуациях, когда она не выходит за пределы нормы:

• Бортовое напряжение 12 В (прибор 4ДМ-12) - от 10,5 В до 16 В
• Напряжение бортовой сети 24 В (прибор 4ДМ-24) - от 20,5 В до 30 В

Часто причиной перегрева является неправильная установка оборудования. Происходит, когда вход и выход нагревателя заблокированы.

Отопитель Планар: основные преимущества его использования

Среди автовладельцев, особенно дальнобойщиков, большую часть времени проводящих в дороге, бортовой отопитель заслуженно получает множество положительных отзывов. Отечественная разработка по сравнению с импортными аналогами надежна, но менее затратна.

Выделяют большое количество положительных характеристик:

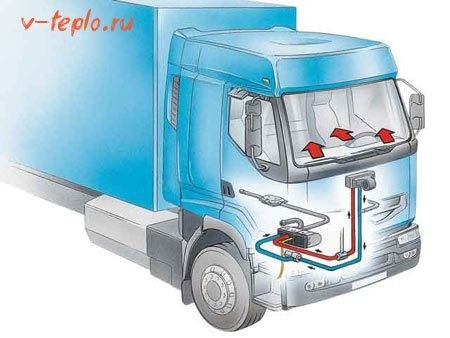

• Вставив дефлекторы в грузовой отсек, можно обогревать весь автомобиль, а не только кабину водителя
• Даже при значительно низких температурах (менее -20 градусов) его эффективность остается на очень высоком уровне
• Экономьте топливо и аккумулятор
• Индикатор достаточной мощности
• Неограниченное время установки

Плоский нагреватель широко используется в автомобилях, которые используются для перевозки лекарств, напитков, животных, технологических жидкостей и т д. Их активно используют водители кугунов, кранов и другой спецтехники.

Для использования отопительного агрегата «Планар» не обязательно запускать двигатель автомобиля. Это позволяет ему продолжать функционировать во время ночевки.

На рынке предлагается несколько моделей, каждая из которых характеризуется присущими ей характеристиками. Однако наибольшей популярностью среди них пользуется модель Планар-4дм 24. Ее установка возможна не только в больших фургонах, но и в сарае, бытовках и т д. При работе отопительный прибор практически не издает шума.

Инструкция по эксплуатации прибора

Руководство по эксплуатации: скачать pdf

Техника безопасности

Одним из основных аспектов использования обогревателя «Планар» является соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

1. Если устройство было выключено, повторно включить его разрешается только через 10 секунд
2. Не отключайте питание во время цикла очистки
3. При сварке корпуса нагреватель должен быть отключен от сети
4. Рекомендуется отключать устройство при заправке автомобиля



5. Не используйте обогреватель в помещении
6. Установив такое устройство, необходимо иметь рядом ведро с песком и исправный огнетушитель
7. Запрещается прокладывать топливные трубы внутри кабины, однако они должны быть надежно изолированы снаружи
8. В случае поломки не рекомендуется ремонтировать технику самостоятельно

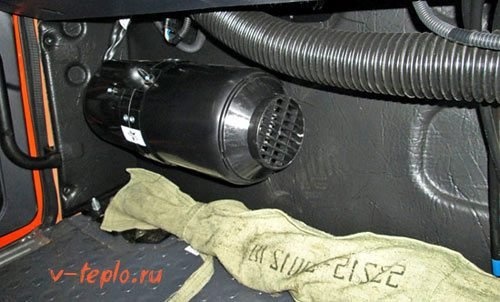

Каждый может самостоятельно установить плоский обогреватель. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг сравнительно невысока и значительно меньше стоимости возможной реставрации или ремонта.

Резюмируя

Востребовано рассматриваемое устройство для обогрева автомобилей зимой или небольших, но обязательно хорошо проветриваемых помещений (парадная, бытовка и т д.). Однако, не смотря на многочисленные преимущества, стоимость может стать препятствием. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как было сказано выше, монтаж отопительного оборудования можно осуществить самостоятельно. В целях экономии времени и повышения надежности необходимо обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.
